在使用過程中，安川GA700變頻器如果出現故障代碼，可以參考下表進行排查，本表提供從B到G開頭的故障代碼詳細介紹

• 操作器上出現表示故障內容的文字，ALM指示燈點亮。
• 變頻器輸出被切斷，電機自由運行停止。
• 如果是可以選擇停止方法的故障，則會按照設定的停止方法來停止。"
• 故障接點輸出 MA MC 閉合，MB MC 打開。

一、uoL，uUS，CE，CF，CoF，CPF00、CPF01，CPF20、CPF21，CPF02，CPF03，CPF06，CPF07，CPF08，CPF11，CPF12，CPF13，CPF14，CPF16，CPF17，CPF18，CPF19，CPF22，CPF23，CPF24，CPF26 ～ CPF34，CPF40 ～ CPF45，dEv，dv1，dv2，dv3，dv4，dv7，dWAL，dWFL故障代碼

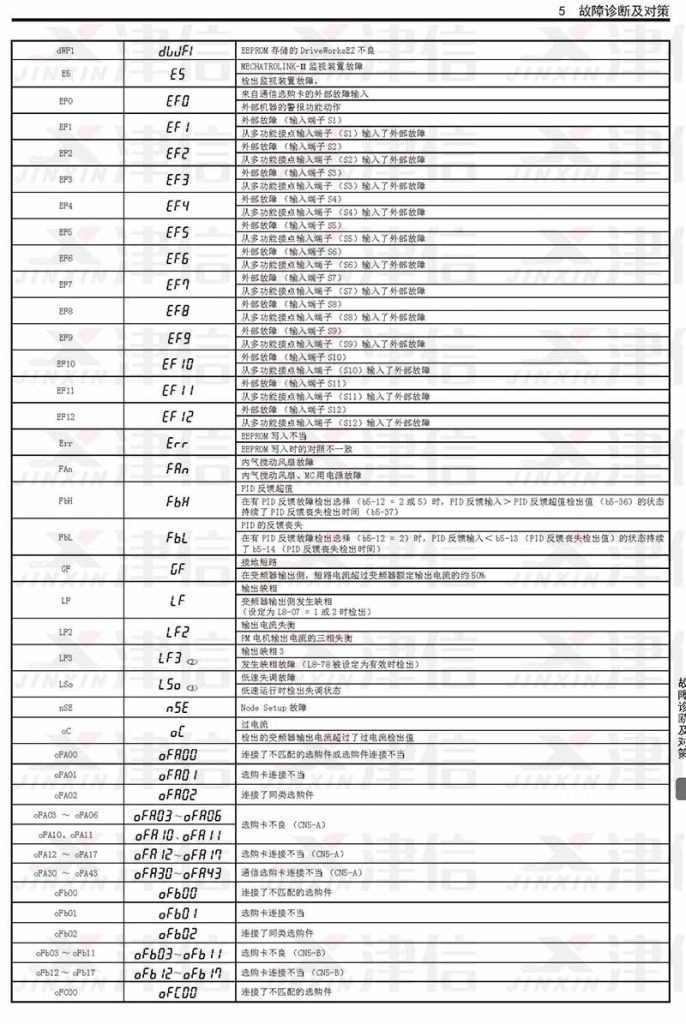

二、dWFl，E5，EFO，EFl，EF2，EF3，EF4，EF5，EF6，EF7，EF8，EF9，EFlO，EFll，EFl2，Err，F(xiàn)An，F(xiàn)bH，F(xiàn)bL，UF，LF，LF2，LF3，LSo，nSE，oC，oFAOO，oFAOl，oFAO2，oFAO3 ～ oFAO6，oFAlO、oFAll，oFAl2 ～ oFAl7，oFA3O ～ oFA43，oFbOO，oFbOl，oFbO2，oFbO3 ～ oFbll，oFbl2 ～ oFbl7，oFCOO故障代碼

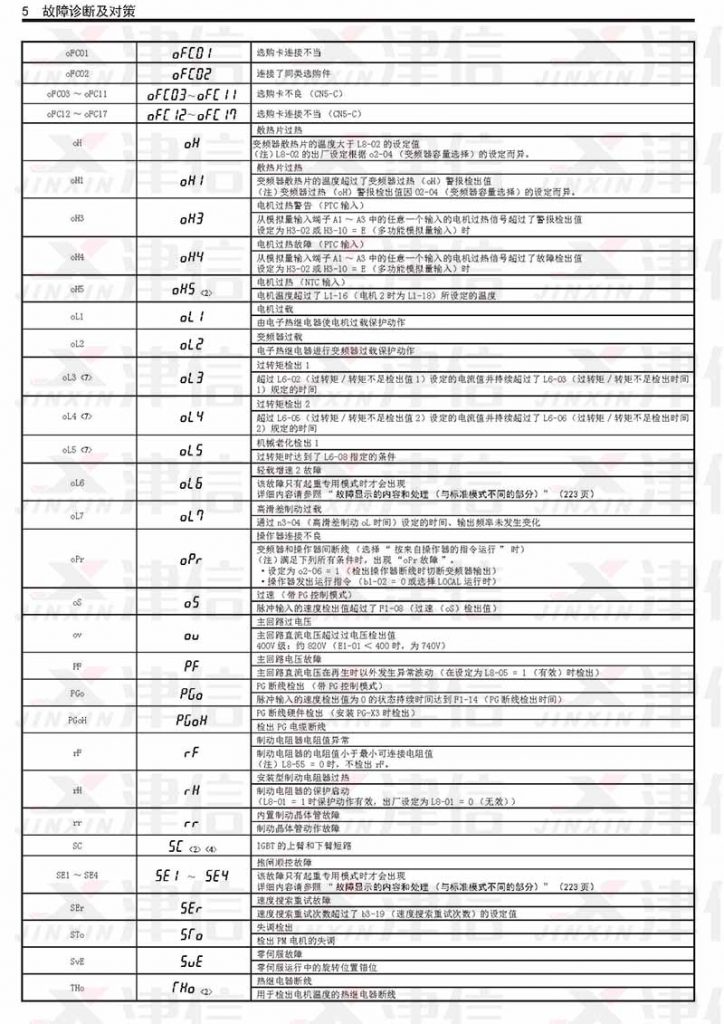

三、oFC01，oFC02，oFC03 ～ oFC11，oFC12 ～ oFC17，oH，oH1，oH3，oH4，oH5，oL1，oL2，oL3 <7>，oL4 <7>，oL5 <7>，oL6，oL7，oPr，oS，ov，PF，PGo，PGoH，rF，rH，rr，SC，SE1 ～ SE4，SEr，STo，SvE，THo故障代碼

四、UL3，UL4，UL5，UnbC，Uvl，Uv2，Uv3，Uv4，voF故障代碼

津信安川Yaskawa變頻器維修服務中心專業從事安川變頻器、PLC、觸摸屏、數控系統、直流調速、伺服電機的維修維護服務。 包括：A1000，H1000，G7，F(xiàn)7等常見機型。

津信變頻器維修服務中心 20年來累計維修維護設備數量超過20萬臺，客戶滿意度達到98%以上。專業的技術人員、規范的服務流程、透明的價格體系、可靠的質量保證，是您“值得信賴的變頻器維修專家”。

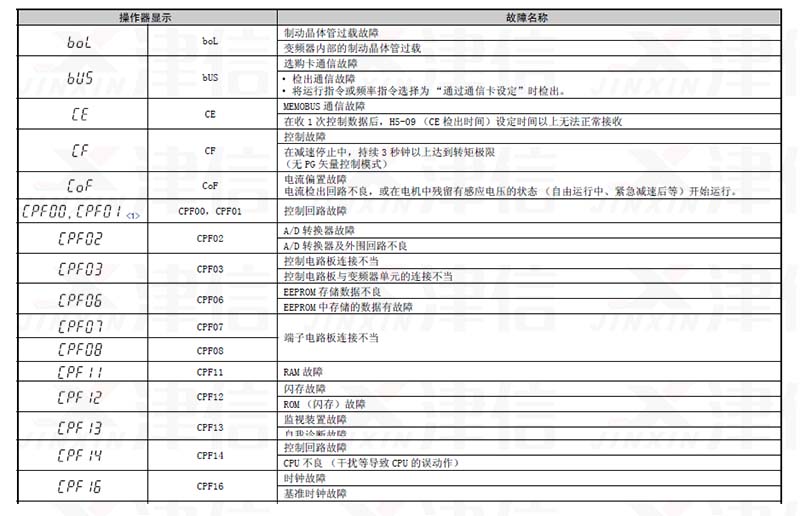

一、boL，bUS，CE，CF，CoF，CPF00，CPF01，CPF02，CPF03，CPF06，CPF07，CPF08，CPF11，CPF12，CPF13，CPF14，CPF16故障代碼

二、CPF17，CPF18，CPF19，CPF20，CPF21?????? CPF22，CPF23，CPF24，CPF25，CPF26 ～ CPF35，dEv，dv1，dv2，dv3，dv4，dv7 ，dWAL，dWFL故障代碼

三、dWF1，E5，EF0，EF1，EF2，EF3，EF4，EF5，EF6，EF7，EF8，Err，F(xiàn)An，F(xiàn)bH，F(xiàn)bL，GF故障代碼

四、LF，LF2，LSo，nSE，oC，oFA00，oFA01，oFA02，oFA03 ～ oFA06，oFA10、oFA11，oFA12 ～ oFA17，oFA30 ～ oFA43，oFb00，oFb01，oFb02，oFb03 ～ oFb11，oFb12 ～ oFb17，oFC00，oFC01，oFC02，oFC03 ～ oFC11，oFC12 ～ oFC17，oFC50 ～ oFC55故障代碼

五、oH，oH1，oH3，oH4，oL1，oL2，oL3，oL4，oL5，oL7，oPr，oS故障代碼

六、ov，PF，PGo，PGoH，rF，rH，rr，SC，SEr，STo，SvE，UL3，UL4，UL5，Uv1，Uv2，Uv3，voF故障代碼

上海津信變頻器維修中心專業維修安川變頻器，擁有20年維修及現場服務經驗。以?xún)?yōu)惠價格為客戶提供安川全系列變頻器產品、售后支持和技術服務。我們擁有一支技術實力雄厚、經驗豐富的工程師隊伍，在起重、紡織、化纖行業有豐富的維修經驗。豐富的備件庫涵蓋各種控制板、電源板、驅動板、散熱風機等維修備件，免費檢測，免費取件，半年保修。服務熱線：400-888-6560。

安川變頻器維修維護和保養服務包括：安川G7變頻器、安川F7變頻器、安川U1000系列、安川H1000系列、安川A1000系列、安川V1000系列、安川J1000系列、安川E1000系列、安川W1000系列、安川L1000A系列、安川T1000V系列變頻器等！

安裝后，按正常程序調試，試生產正常干了幾個件，就在操作工轉身剛要離去時，聽到砰的一聲，過去一看變頻器又無顯示了。這次將變頻器拆回檢查還是未發現有明顯燒損的痕跡，用萬用表測，電容、逆變模塊都是好的，只是熔絲又?jǐn)嗔耍瑩Q上新熔絲送電（輸出空載），發現原來為了防止變頻器送電短路而串在主回路里的3個燈泡，不象以往正常時閃亮一下就熄滅，而是常暗亮，這說明主回路里有輕微的短路，接著測了整流器電路發現整流器已損壞。

用外接整流器代替模塊的整流器，裝上后在室內帶負載送電都正常，又裝回到機床上。當時一切正常，可是用了兩天該變頻器又壞了，情形和以前一樣，操作者說當時也聽到了短路的放炮聲。車間電工將變頻器的外電路、電機、剎車電阻都檢查一下測一下絕緣，沒什么問題就用新變頻器裝上以免影響生產。加之原變頻器是我已經修過多次的，其中整流模塊、剎車電阻的驅動電路、包括剎車用的IGBT管都是我用炸壞的模塊里找出好的代替的。所以我對修復后的變頻器能否持久可靠工作也不大有底。心想別再對付了，時間不允許就用新的吧。

第二天，車間電工就跑過來告訴我，說該檢查的都查了沒有問題，所以換了型號G5 3.7KW的新變頻器，但運行2個小時之后一聲巨響，變頻器又崩了！

將崩壞的新變頻器拿回來一看，這次可看到崩壞的地方了，外殼有一處被煙熏黑，模塊整流器處有膠狀物溢出，印刷電路板上有的銅箔已凸顯出來，憑經驗我知道是整流器崩了，經測量果然如此。下面我就想為什么這次會和從前不一樣？后來明白了，這次是型號G7 3.7KW的變頻器，是G5的改進型，這種型號的變頻器可能是生產商為了降成本，取消了直流保險絲，所發生短路時只有挺著挨崩，這也是沒有直流保險絲變頻器的很大的一個缺陷！

由于新變頻器的崩壞使我意識到，1、原先的故障都不是變頻器本身造成的，一定是外電路有問題，2、分析了變頻器的主電路之后，短路電流通過了整流橋，熔斷了保險絲，但卻沒有損壞6個逆變管，說明短路點就應該在兩者的交界處。3、根據現場雖然放炮但卻未發現變頻器內部受損，說明短路點應在變頻器的外部。而上述幾點只有用外接剎車電阻接地能解釋。

帶著以上疑問我到現場仔細的觀察剎車電阻，這是一個120歐 500W 的電阻，阻值測量正常，但在固定剎車電阻的一端鐵片處，我發現絕緣瓷片與鐵片間有閃絡的痕跡，我想這就是那個鬧鬼的地方。換了一個新的剎車電阻，并先將其懸掛起來防止其接地，還是用我原來修過幾次的那臺變頻器，裝上之后運行正常。車間未再來找我，后來我問過說一直工作正常。

回想起來有幾點可以總結：

1、此次剎車電阻接地故障和過去由于鐵屑造成的接地不一樣，那是比較固定的故障，接地不消除是送不住電的，這次是一次軟故障比較掩蔽，可以正常送電，但不知什么時候剎車電阻就接地了，造成放炮。

2、產生的原因，我分析是由于操作者為了提高產量，將轉速提的過高，這樣在剎車時電流來不及泄放，而使直流電壓有尖峰沖擊，剎車電阻的一端絕緣支撐物有過閃絡痕跡，絕緣水平已經下降，所以在設備運行中不知那次尖峰電壓就出現擊穿造成接地。

3、改進的措施：

1. 教育操作者要遵守操作規程，知道超速給設備帶來的危害。
2. 用設定變頻器允許的最高頻率鎖定機床轉速。
3. 剎車電阻的兩端金屬與床身的固定支撐墊加了絕緣塊。
4. 在選擇變頻器時，最好選擇主回路有熔斷保險器的。

維修案例

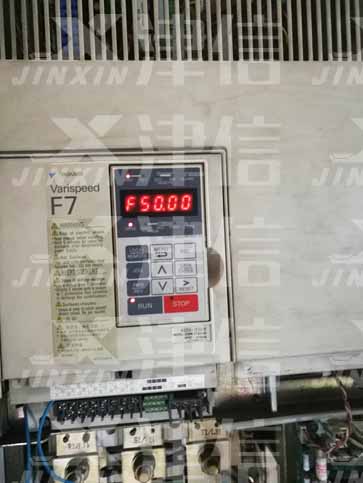

近日，上海津信變頻器維修服務中心收到客戶送修的一臺安川F7變頻器，故障現象為：在使用過程中偶爾報警UV故障 。UV報警是安川變頻器的常見故障，指主回路電壓低，往往由于以下原因：

• 主回路直流電壓低于L2-05（低電壓檢出值）的設定值
• 控制沖擊電流用接觸器被打開
• 控制電源為低電壓（CUV值）以下

維修過程：

• 首先檢查內部整流模塊，逆變模塊，測量二極管特性正常。將變頻器送電，操作面板顯示正常，此時查看內部直流電壓顯示554VDC，與實測直流電壓值一致。斷開主電源待操作面板無顯示后再送電，多次測試中，偶有UV故障發生，與現場故障現象一致。
• 發現在報警UV的情況下，變頻器內部主回路接觸器先吸合了后再被斷開。測量主電源以及整流模塊都正常，根據這種現象，初步判斷接觸器以及接觸器相關回路有異常。檢查相關線路，測量接觸器線圈控制電壓正常，測量功率卡上插口CN92信號線未導通，該信號線為接觸器輔助觸點反饋信號。如下圖：

• 斷開主電源，將變頻器內部主回路接觸器拆出，將該接觸器拆卸，發現內部輔助觸頭表面氧化，觸頭接觸不牢靠，導致出現不導通現象。

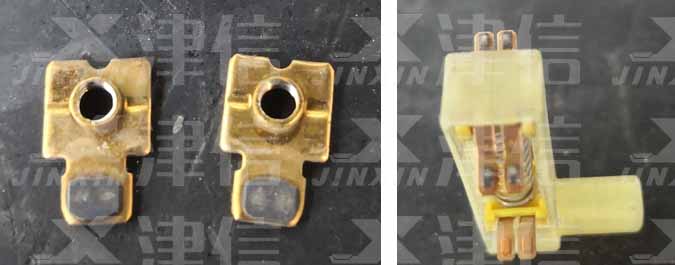

• 目測該接觸器只是觸頭氧化，其他部位良好。根據該材質，使用細銼打磨清除氧化部分，同時保證觸頭表面平整可靠。將該接觸器組裝完整，獨立外送220VAC控制電源測試該接觸器，經過反復測試，檢測主回路觸頭及輔助觸頭均接觸正常。如下圖：

• 將該接觸器裝回至變頻器內部，恢復相關部件連接，送電測試變頻器顯示正常，開機帶負載測試運行正常。

上電無顯示：
變頻器上電無顯示故障比較普遍，基本上可以確定故障點分為：整流模塊、控制卡、電源卡（驅動卡）。
故障排除：1、上電無顯示的變頻器，首先要檢查整流模塊，如果整流模塊損壞，主回路沒有直流電壓，開關電源就不會工作，變頻器就沒有顯示。2、電源卡上直流電壓正常，開關電源不工作。檢查開關電源的負載沒電壓，該機器型號的開關電源結構比較普通，是UC3844芯片類型，加上過流保護功能。只要修復該部分線路就修復電源板。3、開關電源板上各路負載電壓正常后，變頻器如果沒有顯示的情況下，就是控制卡損壞。只要更換控制卡，就可以修復。

顯示CPF00：
送修的616G7變頻器送電顯示CPF00故障，故障描述分為2種：1、數字式操作器通信故障，
即使接通電源５秒后，也不能和數字式操作器通信。2、CPU的外部RAM不良。
故障排除：先更換操作面板，確定是不是操作面板的故障。如果是操作面板損壞，就更換操作面板，然后變頻器開機運行。其次看操作面板和控制卡之間的連接是否可靠，如果可靠，那么就不是連接件損壞。最后確認是控制卡損壞。技術服務中心接收到此類故障變頻器基本上是控制卡損壞，只要修復控制卡上的周邊線路或者是更換控制卡，就可以排除故障。

顯示OH：
故障描述：散熱片過熱，變頻器散熱片的溫度超過了L8-02的設定值。
故障排除：首先檢查將變頻器電源送上，觀察散熱風機是否正常運行，如果風機不運行，那么就是風機損壞導致。其次如果風機運行正常，那么就要檢查電源卡（驅動卡）上的溫度檢查回路工作是否正常。

顯示VCF故障：
故障描述：該故障在安川616G7說明書沒有說明。
故障排除：該故障目前從我們公司的維修經驗總結，是直流電壓檢測故障或者是驅動線路損壞。直流電壓采樣后經過檢測回路，如果出現故障會顯示OU,UU,或者是VCF故障。如果驅動線路發生損壞也會導致變頻器顯示VCF故障。

顯示GF故障：
故障描述：在變頻器輸出側的接地電流超過了變頻器額定輸出電流的約50%，就會顯示GF。在變頻器輸出側發生接地(由電機的燒損、絕緣劣化、電纜破損引起的接觸)。
故障排除：由于在公司檢查，只要送電就顯示此故障，并且無法復位，確定是變頻器損壞。出現此類故障應該先檢查傳感器，如果是傳感器損壞，更換后故障會消失。如果不是傳感器損壞，就是檢查周邊線路，修復周邊線路就可以解決。

安川A1000變頻器的CPF故障主要是由于控制回路引起的，包括35個故障信號。

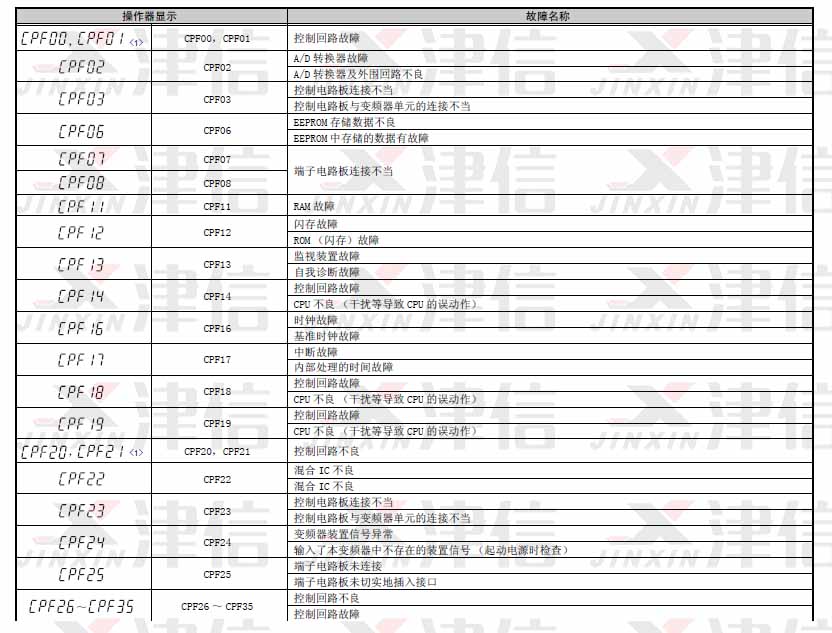

一、安川A1000變頻器CPF故障代碼詳解

二、安川A1000變頻器控制回路端子注意事項

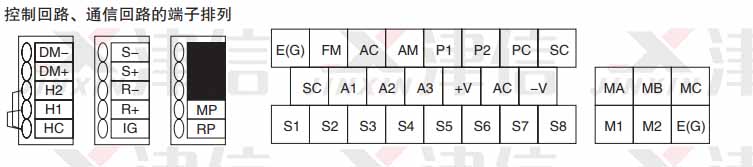

當CPF故障發生時，首先請檢查控制回路端子相關的連接。連接圖如下：

• 控制回路接線請與主回路接線（端子R/L1、S/L2、T/L3、R1/L11、S1/L21、T1/L31、B1、B2、U/T1、V/T2、W/T3、-、+1、+2、+3）及其它動力線或電力線分開。否則會導致變頻器動作不良
• 多功能接點輸出端子MA、MB、MC、M1、M2 請與其它控制回路分開接線。否則會導致變頻器和機器的誤動作，或發生跳閘。
• 與控制回路連接的電源使用第2 類（UL 標準）電源。否則會導致變頻器的動作性能降低。
• 為防止由干擾產生的誤動作，控制回路端子接線使用屏蔽線及雙股絞合屏蔽線。否則會導致變頻器或機器的動作不良。
• 控制回路端子＋V，-V電壓的輸出電流容量最大為20mA。請勿使控制回路端子＋V，-V間短路。否則將會導致誤動作或故障。
• 請勿將控制回路AC端子接地或連接到殼體。否則可能會導致誤動作或故障。

安川變頻器OL故障有三個報警代碼，分別是OL1，OL2，OL3。

• OL1，電機過載故障報警
• OL2，變頻器過載故障報警
• OL3，過轉矩檢出故障報警

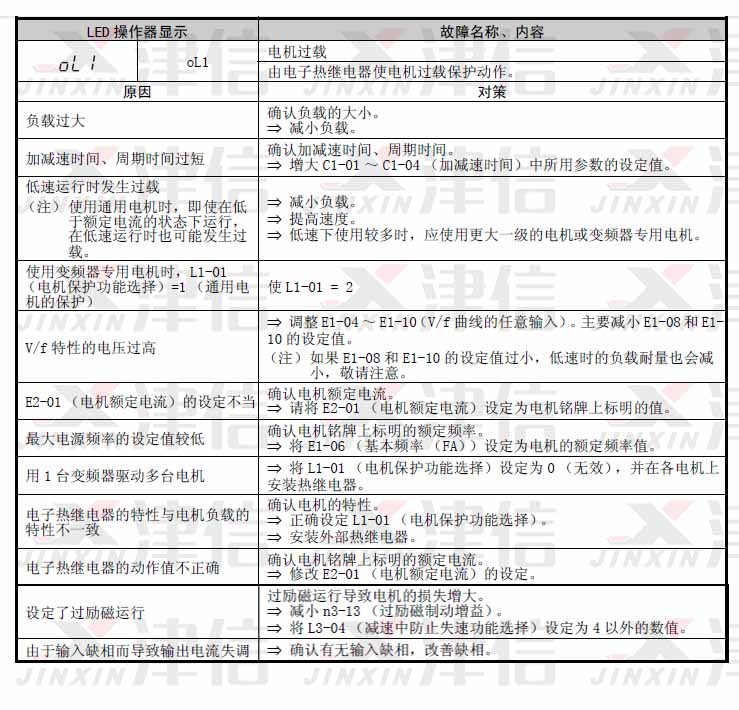

一、安川變頻器OL1電機過載原因和應對措施

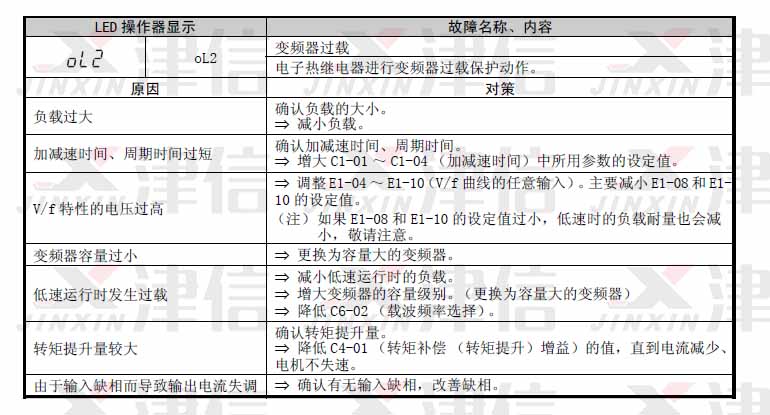

二、安川變頻器OL2變頻器過載原因和應對措施

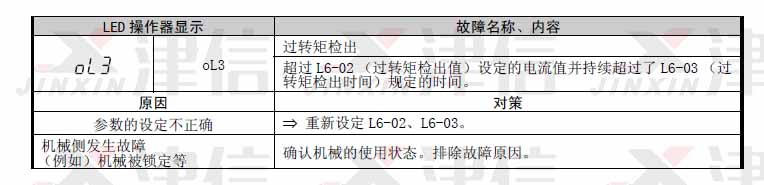

三、安川變頻器OL3過轉矩檢出原因和應對措施

安川變頻器在出現故障代碼時，一共有三種表現形式：

1、故障

檢出故障時，會出現以下?tīng)顩r。

• LED 操作器上出現表示故障內容的文字，ALM 指示燈點亮。
• 變頻器輸出被切斷，電機自由運行停止。（但如果是可以選擇停止方法的故障，則會按z 高設定的停止方法來停止。）
• 進行多功能接點輸出H2-01=E （故障）的設定時，信號關閉。

對策：檢出故障后，必須進行復位操作使變頻器再起動。

2、輕故障、警告

檢出輕故障、警告時，會出現以下?tīng)顩r。

• LED 操作器上表示輕故障內容的文字閃爍顯示，ALM 指示燈點亮。
• 電機不停止運行。
• 輕故障時∶進行多功能接點輸出H2-01=10 （輕故障）的設定時，信號關閉。
• 警告時∶進行多功能接點輸出H2-01=10 （輕故障）的設定時，故障接點不動作。

對策∶檢出輕故障、警告后，請排除故障原因。排除故障原因后，變頻器會自動回到原來的狀態。

3、操作故障

在參數輸入錯誤、參數間的組合不正確以及通信選購件的連接不當時出現的故障顯示。

檢出操作故障時，會出現以下?tīng)顩r。

• LED 操作器上表示故障內容的文字點亮。
• 多功能接點輸出不動作。

對策∶檢出故障后，請正確設定參數以排除故障原因。在沒有正確設定參數之前，變頻器將無法起動。

二、安川變頻器故障顯示

當安川變頻器出現故障時，警告和報警通過以下兩種方式顯示：

• 發生“故障”時，LED 操作器上顯示的文字“點亮”，ALM 指示燈也“點亮”。
• 發生“輕故障、警告”和“操作故障”時，LED操作器顯示的文字“點亮”，ALM指示燈“閃爍”。

三、安川變頻器故障代碼詳解

1、故障報警代碼

2、輕故障、警告報警代碼

3、操作故障報警代碼

安川變頻器在出現過電流故障時，說明變頻器的輸出電流已經超過了過電流檢出值(約額定電流的200％)。下面詳細列出了導致安川變頻器過電流OC故障的十二項原因和應對措施：

安川變頻器過電流故障發生時，應分別對變頻器和電機、電機電纜進行逐一排查：

• 變頻器：對加減速時間，和變頻器和電機額定電流參數進行檢查和設置。如果仍有問題應該重點檢查驅動模塊是否有故障。
• 電纜：是否存在電機電纜較長或者接頭松動、接地短路的情況。
• 電機：檢查電機參數和程序是否有問題，是否超出了變頻器最大容量，電機轉矩是否過小，是否存在電機短時堵轉現象等。
